Unidad 5. Instalaciones de puesta a tierra

Puntos de puesta a tierra

Los puntos de puesta a tierra se situarán:

1. En los patios de luces destinados a cocinas y cuartos de aseo en rehabilitación o reforma de edificios existentes.
2. En el local o lugar de la centralización de contadores, si la hubiere.
3. En la base de las estructuras metálicas de los ascensores y montacargas, si los hubiere.
4. En el punto de ubicación de la caja general de protección.
5. En cualquier local donde se prevea la instalación de elementos destinados a servicios generales o especiales, y que, por su clase de aislamiento o condiciones de instalación, deban ponerse a tierra.

En edificios de viviendas existen cinco posibles puntos o bornes de puesta a tierra, pudiendo coexistir varios a la vez, en cuyo caso, se considera borne principal el situado en la centralización de contadores.

En las edificaciones nuevas los puntos de conexión o bornes de puesta a tierra deberán situarse en las ubicaciones b), c) y d) y si procede la e).

En la rehabilitación y reforma de edificios existentes la ubicación indicada en a) se considera orientativa ya que depende de las características particulares de cada edificio. Si es posible deben situarse en el resto de puntos indicados.

El punto de puesta a tierra ubicado en la Caja General de Protección deberá estar situado junto a la misma.

El borne de puesta a tierra puede estar en el punto de puesta a tierra, en este caso no existe conductor de tierra.

Lo habitual es que haya un borne de puesta a tierra (borne principal de tierra) en la centralización de contadores, no coincidente con el correspondiente punto de puesta a tierra, y el resto de puntos de puesta a tierra contengan su correspondiente borne de puesta a tierra.

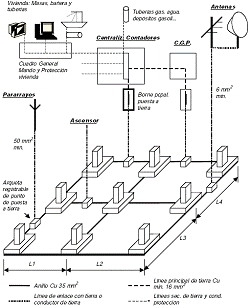

Los cinco posibles puntos de puesta a tierra de un edificio de viviendas. Solo en dos de ellos no coincide el borne principal de tierra con el punto de puesta a tierra

Arqueta de punto de puesta a tierra con borne de conexión que puede ser utilizado como borne de puesta a tierra

La única parte accesible de la toma de tierra es la parte que queda en la arqueta de los puntos de puesta a tierra. El resto -anillo, picas y las conexiones entre ambos- queda bajo los cimientos del edificio.

Autoevaluación

¿Cuántos posibles puntos de puesta a tierra puede haber en un edificio de viviendas? a) Unos. b) Dos. c) Tres. d) Cuatros. e) Cinco. CorrectoIncorrectoTu respuesta ha sido guardada.

Indica los lugares en los que se instalarán los bornes de puesta a tierra en un edificio de viviendas. a) En los patios de luces destinados a cocinas y cuartos de aseo. b) En el local de la centralización de contadores. c) En la base de las estructuras metálicas de los ascensores y montacargas. d) En el punto de ubicación de la caja general de protección. AfirmativoNegativoTu respuesta ha sido guardada.

Si en un edificio de viviendas existen varios bornes de puesta a tierra, ¿cuál es el borne principal de tierra? a) El del pararrayos. b) El de las masas de las antenas de televisión. c) El que está en la centralización de contadores. d) El de la base de la estructura metálica de los ascensores. Muy bienOh, prueba otra vezTu respuesta ha sido guardada.

¿En qué casos suele estar el borne de puesta a tierra en la misma arqueta del punto de puesta a tierra? a) En el de la arqueta de la base de la estructura metálica de los ascensores. b) En el de la arqueta de conexión del pararrayos. c) En el de la arqueta de conexión de las masas de las antenas. d) En el del borne principal de tierra. EstupendoEsas respuestas no son las correctasTu respuesta ha sido guardada.
